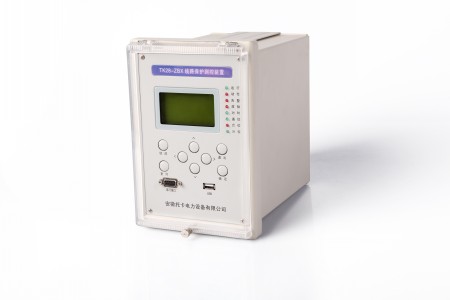

TK28-BZT 備用電源自動投切裝置
2 原理說明
2.1 自投方式一 （母聯自投）
1) 正常運行時，兩段母線分列運行，兩臺變壓器各帶一段母線。當某一進線電源故障或因其它原因被斷開，母聯開關應自動投入，且只允許動作一次。
2) 進線開關手動跳閘，或裝置未充電，或有外部閉鎖時，母聯開關應不自動投入。
3) 充電條件：Ⅰ母Ⅱ母均三相有壓，1ZKK、2ZKK 在合位，3ZKK 在分位。充電條件滿足 15S 后完成充電，備自投準備好。
4) 放電條件：Ⅰ母Ⅱ母均三相無壓或 3ZKK 在合位或有外部閉鎖開入量。放電條件滿足后瞬時完成放電，備自投未準備好。
5) 母聯備用#1 進線開關（3ZKK 備用 1ZKK）Ⅰ母無壓或 1ZKK 跳位且 1TA 無流，Ⅱ母有壓則經延時跳 1ZKK，確認 1ZKK 跳開后(1ZK在 K跳位且1TA無流)，合3ZKK。
6) 母聯備用#2 進線開關（3ZKK 備用 2ZKK）Ⅱ母無壓或 2ZKK 跳位 2TA 無流，Ⅰ母有壓則經延時跳 2ZKK，確認 2ZKK 跳開后(2ZKK在跳位且2TA無流)，合3ZKK。
7) 兩相三段式電流保護：Ia > Izd 或 Ic > Izd 經整定的延時跳閘
8) 后加速段保護：母聯開關合上后在整定的后加速有效時間內監視流過母聯開關的電流，若 Ia > Izd或Ic >Izd經整定的延時跳閘。否則在整定的后加速有效時間后，后加速段自動退出。
9) PT 斷線告警：母線最大電壓和最小電壓差超過額定電壓的 30%且延時 3 秒認為 PT 斷線（兩相斷線或單相斷線）。或者進線有壓、進線開關在合位且母線低壓，則認為PT斷線（三相斷線）。PT 斷線可以選擇為只發信或閉鎖備自投。為了使 PT 兩相斷線電壓不全失，應當把 PT接入裝置。
2.2 自投方式二 （進線恢復）
1) 正常運行時，#1（#2）進線帶兩段母線，# 2（#1）進線因故障停電。1ZKK（2ZKK）、3ZKK 在合位，2ZKK（1ZKK）在分位。當# 2（#1）進線電源恢復時，跳 3ZKK，合 2ZKK（1ZKK）。
2) 充電條件：Ⅰ母Ⅱ母均三相有壓，1ZKK（2ZKK）、3ZKK 在合位，2 ZKK（1ZKK）在分位。充電條件滿足 15S 后完成充電，備自投準備好。
3) 放電條件：Ⅰ母Ⅱ母均三相無壓或 2ZKK（1ZKK）在合位或有外部閉鎖開入量。放電條件滿足后瞬時完成放電，備自投未準備好。
4) #1 進線電源自動恢復Ux1 有壓則經延時跳 3ZKK，確認 3ZKK 跳開后，合 1ZKK。
5) #2 進線電源自動恢復Ux2 有壓則經延時跳 3ZKK，確認 3ZKK 跳開后，合 2ZKK。
2.3 自投方式三 （進線互投）
1) 正常運行時，#1（#2）進線帶工作母線，#2（#1）進線作備用。1ZKK（2ZKK）在合位、2ZKK（1ZKK） 在分位，2ZKK（1ZKK）作備用。當#1（#2）進線電源故障或因其它原因被斷開，#2（#1）進線開關應自動投入，且只允許動作一次。
2) 進線開關手動跳閘，或裝置未充電，或有外部閉鎖時，備用進線開關應不自動投入。
3) 充電條件：工作母線三相有壓(I 母與 II母至少有一個有壓)，# 2（#1）線路有壓。1ZKK（2ZKK）在合位，2ZKK（1ZKK）在分位。
充電條件滿足 15S 后完成充電，備自投準備好。
4) 放電條件：2ZKK（1ZKK）在合位或#2（#1）線路無壓或外部閉鎖開入量。放電條件滿足后瞬時完成放電，備自投未準備好。
5) 備自投閉鎖條件：
5.1) 1ZKK 或 2ZKK 手跳。
5.2) 外部開入量閉鎖(4X21，4X22，4X23，4X24)。
5.3) 備自動作失敗。
5.4) 開關位置異常。
5.5) Ⅰ母 TV 斷線告警。
5.6) Ⅱ母 TV 斷線告警。解除閉鎖，需要閉鎖排除且備自投復歸。
6) #2 進線作備用（2ZKK 備用1ZKK）工作母線無壓、Ux2 有壓，則經延時跳 1ZKK，確認 1ZKK 跳開后(1ZKK 在跳位且 1TA 無流)，合2ZKK且閉合起動進線＃2后加速節點。
7) #1 進線作備用（1ZKK 備用 2ZKK）工作母線無壓、Ux1 有壓，則經延時跳 2ZKK，確認 2ZKK 跳開后(2ZKK 在跳位且 2TA 無流) ，合1ZKK且閉合起動進線＃2后加速節點。
2.4 附加說明
1) 如不需要高壓側聯跳低壓側功能，高壓側開關(1DL,2DL)位置接點可不接進裝置，但高壓側聯跳低壓側功能退出。
2) 備自投閉鎖條件：
2.1) 1ZKK 或 2ZKK 手跳
2.2) 外部開入量閉鎖(3X7，3X8)
2.3) 備自動作失敗
2.4) 開關位置異常
2.5) Ⅰ母 PT 斷線告警
2.6) Ⅱ母 PT 斷線告警
3) 解除閉鎖，需要閉鎖排除且備自投復歸。
4) 外部閉鎖開入量可接 I 母 PT 小車位置，II 母 PT 小車位置，PT 空開輔助節點等需要閉鎖備自投功能的節點。
5) 進線 I 恢復功能投退：進線 I 恢復投退和進線 I 恢復硬壓板(3X9)任一個投入，則此功能投入。若用戶始終投入此功能，則投入進線 I 恢復投退就可，不用設置進線 I 恢復硬 壓板。若用戶有可能退出此功能，則退出進線 I 恢復投退，設置進線 I 恢復硬壓板。
6) 進線 II 恢復功能投退：原理同進線 I 恢復功能投退。
