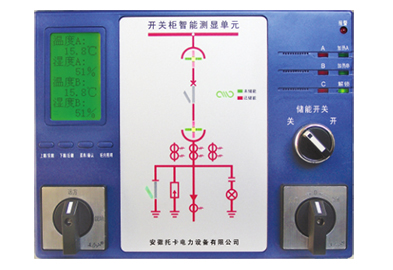

TK150型開關柜智能操控裝置
TK150 具有動態模擬圖、溫濕度設置及數字顯示控制、帶電顯示及閉鎖、智能語音防誤提示功能，還可選擇配置RS485數字通訊，并且可根據用戶的控制要求在裝置上安裝對應的操控轉換開關（包括儲能開關、遠方/就地轉換開關、分合閘轉換開關）。溫濕度控制數字化后，用戶可根據需要自行設置加熱/除濕輸出的上下限以及過熱排風的上下限等參數，使溫濕度控制更有效、更有針對性。
二、主要功能
狀態顯示功能
斷路器狀態顯示
1）斷路器合閘時，斷路器常開觸點閉合，斷路器指示燈亮紅燈；
2）斷路器分閘時，斷路器常開觸點斷開，斷路器指示燈亮綠燈；
3）斷路器不在柜內時，斷路器指示燈不亮；
手車位置顯示
1）手車處于工作位置時，手車燈亮紅燈；
2）手車處于實驗位置時，手車燈亮綠燈；
3）手車處于工作位置和實驗位置之間時，手車燈紅綠燈同時閃爍；
接地開關位置顯示
1）接地開關合閘時，接地開關燈亮紅燈；
2）接地開關分閘時，接地開關燈亮綠燈；
彈簧儲能顯示
1）儲能觸點閉合時，儲能燈亮紅色，表示彈簧已儲能；
2）儲能觸點斷開時，儲能燈亮綠色，表示彈簧未儲能；
三相帶電指示及閉鎖
1）A、B、C 三相帶電時，相應的 A、B、C 三相指示燈亮；
2）閉鎖指示及閉鎖控制：當 A、B、C 三相任意一相帶電，閉鎖解除指示燈不亮，閉鎖控制 部分
的繼電器斷開，禁止電磁鎖動作；三相全不帶電時，解鎖指示燈亮綠燈，繼電器閉合，允許電磁鎖動作。
智能防誤語音提示功能
1、 當斷路器不處于工作位置及試驗位置時，工作、試驗位置指示燈同時閃爍，如此時斷路器處于合閘狀態時（紅色垂直模擬條發光），則有“請分斷路器”的語音提示，至操作者分閘操作后止。以防止操作者在斷路器合閘狀態時，誤強行推進手車至工作位置。
2、 當斷路器不處于工作位置及試驗位置時（工作、試驗位置指示燈同時閃爍）或處于工作位置時（工作位置指示燈發光），如果接地開關誤被強制合閘致使接地合閘指示燈亮，則有“請分接地開關”的語音提示。
3、 當上面兩條誤操作同時出現時，則有“請分斷路器，請分接地開關”的語音提示。
溫濕度控制功能
正常測量顯示狀態，TK150 數碼管顯示當前柜內電纜室、手車室的溫濕度值。
1）啟動加熱：
A：當環境溫度 A 或 B≤設定的溫度下限（Tx）時啟動對應加熱器 A 或 B 加熱，同時對應加熱指示燈A或B 亮；
B：當環境濕度 A 或 B≥設定的濕度上限（Hs）時啟動對應加熱器 A 或 B 除濕，同時對應加熱指示燈A或B 亮。
2）退出加熱：
A：低溫加熱狀態下環境溫度＞設定的溫度下限加 10℃（Tx+10）并且環境濕度＜設定的濕度上限（Hs），加熱器停止加熱，加熱指示燈滅。
B：加熱除濕狀態下環境濕度＜設定的濕度上限減10%（Hs-10）并且環境溫度＞設定的溫度下限（Tx），加熱器停止加熱，加熱指示燈滅。設定的濕度上限減10%（Hs-10）并且環境溫度＞設定的溫度下限（Tx），加熱器停止加熱，加熱指示燈滅。
3）啟動風扇：當環境溫度 A 或 B≥設定的溫度上限（Ts）時啟動對應風機 A 或 B 降溫，同時報警指示燈亮。
4）停止風扇：在降溫狀態下當環境溫度≤設定的溫度上限減 5℃（Ts-5）報警指示燈滅。風機停止工作，報警指示燈滅。
5）超溫報警：當環境溫度 A 或 B≥設定的報警溫度時啟動對應風機 A 或 B 降溫，同時報警指示燈閃，并啟動報警繼電器。
6）斷線報警：當加熱器 A 或 B 滿足加熱條件需要加熱而加熱器未形成加熱回路時報警指示 燈閃，并啟動報警繼電器。
7）溫濕度傳感器故障報警：當智能溫濕度傳感器 A 或 B 未可靠連接或有故障時，溫濕度無顯示，報警指示燈閃。
